Программно-аппаратный комплекс Доступная среда Феррум 42 дюйма

Многофункциональные информационные терминалы Росопека Доступная среда.pdf Презентация информационного терминала РосОпека.ру доступная среда.pdfCоздание в России условий для беспрепятственного доступа к приоритетным инфраструктурным объектам в приоритетных сферах жизнедеятельности инвалидов и других маломобильных групп населения является одной из целей Государственной программы РФ Доступная среда, продленной Распоряжением Правительства от 27 октября 2014 г. № 2136-р до 2020 года. Согласно приказа Министерства труда и социальной защиты РФ от 30 июля 2015 г. N 527н руководителями органов и организаций, предоставляющих услуги в сфере труда, занятости и социальной защиты, необходимо обеспечить создание инвалидам условий доступности объектов в соответствии с требованиями, установленными законодательными и иными нормативными правовыми актами.

РосОпека Групп оснащает многофункциональные информационные терминалы дополнительным оборудованием:

Адаптированная под встраивание в многофункциональный информационный терминал, индукционная система - мощный компактный усилитель индукционных петель. Оснащение информационного терминала индукционной системой – значительно повышает качество получения информации лицами с нарушениями слуха (пользователями слуховых аппаратов). Наличие индукционной системы в информационных терминалах делает устройство универсальным и доступным для большого количества людей с нарушением слуха.

Общие характеристики индукционной петли:
Рабочая мощность: 230 В, 50 Гц
Площадь покрытия : 50 кв. м

Адаптированный под встраивание в многофункциональный информационный терминал датчик движения.
Радиус действия 3 м.

Дополнительное оборудование позволяет реализовать такие режимы и функции как:
1. Режим для слабослышащих (транслирование голосового авто информатора в режиме Т катушки)
2. Срабатывание датчика движения при приближении к терминалу людей с нарушениями сенсорных функций (транслирование голосового авто информатор для возможности слепому человеку найти по звуку его место нахождения)

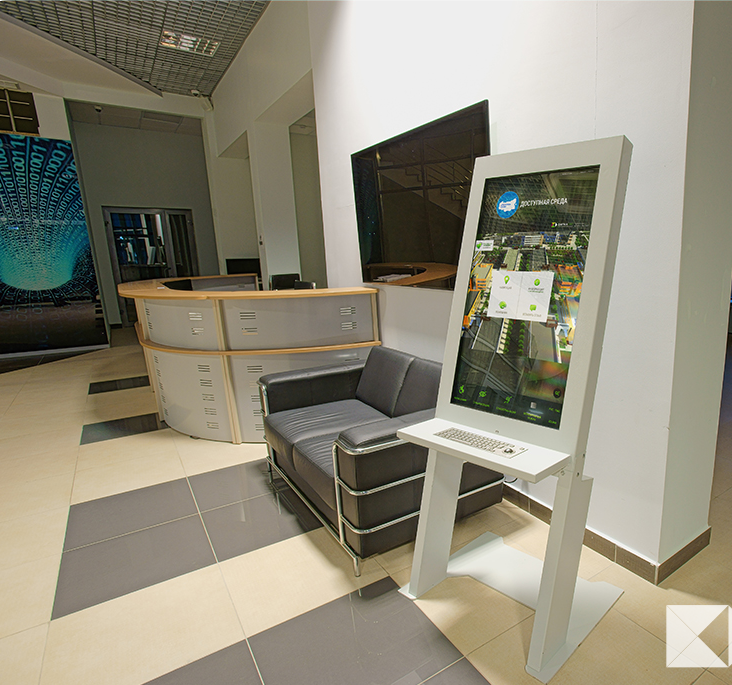

Многофункциональный информационный терминал Доступная среда Феррум передовая разработка в области обеспечения безбарьерной информационной доступности в местах массового скопления людей.
Терминал обладает уникальными техническими характеристиками и режимами программного обеспечения, которые устраняют большинство барьеров для получения информации:
- технологический вырез в нижней части конструкции предназначен для комфортной эксплуатации оборудования людьми на инвалидных колясках
- клавиатура Брайля делает информацию получаемую с помощью терминала, доступной для слабовидящих и слепых
- индукционная система адаптирует контент для восприятиях слабослышащими группами населения
- семь специальных режимов программного обеспечения завершают формирование действительно безбарьерной информационной среды.

Оборудование соответствует стандартам универсального дизайна и адаптировано под использование всеми группами населения, включая людей с нарушениями статодинамических и сенсорных функций, угол наклона 15 градусов обеспечивает удобную эксплуатацию большого сенсорного мульти-тач дисплея.


Комплект поставки
Кабель питания Наличие
Пульт ДУ Наличие
Паспорт устройства Наличие
Гарантийный талон Наличие
Руководство пользователя, формат А5, 8 листов Наличие
Наклейка с индикаторами Наличие
Вобблер антивандальный,d-100 мм Наличие
Вобблер «Доступная среда», d-100 мм Наличие
Стилус Наличие
Гарантийная пломба на задней крышке корпуса Наличие

Гарантия 1 год
Сервисное обслуживание 5 лет
Страна изготовитель Россия


Комплектация
Наличие wi-fi


Дополнительные опции
Жесткая упаковка
3G PCI
Доставка
Брендирование стекла на лицевой стороне
Источник бесперебойного питания
Монтаж и настройка оборудования
Клавиатура Брайля
Индукционная система
Вебкамера
Специализированное ПО «Безбарьерная среда» с 7 режимами для обеспечения информационной доступности всем групп населения включая инвалидов


Транспортировка
Транспортируйте изделие только в его оригинальной упаковке, либо в упаковке, которая обеспечит защиту от ударов и вредного воздействия. После транспортировки МИТ необходимо открыть отсек компьютера и проверить надежность крепления комплектующих.

После транспортирования при температуре ниже 0 °С перед распаковкой МИТ должны быть выдержаны в приведенных условиях в течение 6 часов.

Питание терминала осуществляется от трехпроводной (с проводом заземления) однофазной сети переменного тока, с параметрами:
- Номинальное напряжение 220 В
- Номинальная частота сети 50 Гц

При эксплуатации МИТ запрещается:
-Перемещать МИТ во включенном состоянии
-Закрывать вентиляционные отверстия
-Подключать и отключать внешние устройства при включенном МИТ, если это не предусмотрено в руководстве по эксплуатации
-Отсоединять шнур электропитания при включенном МИТ
-Эксплуатировать МИТ со снятой крышкой монитора или открытым компьютерным отсеком, поврежденными кнопками управления, шнуром электропитания и сигнальными кабелями. Повторное включение МИТ следует производить не ранее чем через 1 мин после выключения.

Установка сенсорного МИТ
Место установки следует выбирать исходя из допустимых условий эксплуатации МИТ .
Перед установкой необходимо распаковать терминал и все компоненты. Убедитесь в возможности свободного доступа к обратной стороне оборудования. Свободный доступ облегчит установку и обслуживание. Желательно выбирать место для установки скрытое от попадания прямых солнечных лучей на экран. Невыполнение этого требования плохо скажется на видимости изображения и может привести к более быстрому износу LCD матрицы дисплея. Также при интенсивном световом потоке, падающем непосредственно на отсек монитора, в жаркий день в непроветриваемом помещении с достаточно высокой температурой, из-за перегрева монитор терминала может выйти из строя.

Начало работы.
Сборка:
1.Распаковать оборудование и все элементы корпуса.
2.Поставить ножку основания на ровную поверхность
3.Поставить на ножку основания корпус, попадая в пазы крепления
4.Зафиксировать корпус к ножке накидным ключом №13, гайкой №13 из комплекта

Включение:
-Откройте крышку корпуса системного блока. Проверьте, отключен ли сетевой фильтр или блок бесперебойного питания (в зависимости от комплектации) внутри корпуса. Если они включены, то выключите их.
-Воткните шнур электропитания в розетку с заземлением и переменным напряжением 220 вольт.
-Включите кнопку питания.
-Включите сетевой фильтр или блок бесперебойного питания (в зависимости от комплектации)
- Если терминал не запустился, то нажмите кнопку запуска.
- Проверьте работу экрана. На мониторе должен появиться процесс загрузки ОС.

В случае если терминал приобретался без ОС, на мониторе должна отображаться надпись: в ОС Windows «check boot device...». В данном случае вам необходимо установить операционную систему на терминал.
Выключение рекомендуется выполнять из операционной системы МИТ. Также для выключения можно использовать кнопку питания, находящуюся на корпусе отсека оборудования. В случае зависания терминала и невозможности выключения его программными способами, вы можете выключить терминал принудительно нажатием кнопки выключения.

Настройка параметров монитора и сенсорного экрана.
Установка программного обеспечения для сенсорного экрана на платформе Windows.

ВНИМАНИЕ! Программное обеспечение сенсорного экрана установлено по умолчанию!

Переустановка ПО, должна производиться только в случае некорректной работы оборудования (например, после переустановки операционной системы) и только квалифицированным специалистом!
Программное обеспечение для сенсорного экрана состоит из драйвера и панели управления, которые позволяют сенсорному экрану работать с компьютером. При установке драйвера сенсорного экрана вы должны иметь права доступа администратора системы. Для начала инсталляции, необходимо выполнить следующие действия:
-Включить МИТ и загрузить операционную систему (Microsoft® Windows® XP/2000/Vista/7).
-Выбрать раздел: «D\Drivers\KeeTouch», и запустить файл: «SETUP.EXE».
-Следовать указаниям программы установки.
-Перезагрузить операционную систему.

После установки программного обеспечения необходимо произвести калибровку экрана. Калибровка необходима для установки активной области сенсорного экрана и приведения ее в соответствие с изображением на мониторе.
Для калибровки сенсорного экрана, откройте панель управления (control panel), запустите программу управления сенсорным экраном (UPDD) и выберите меню «Calibrate». Следуйте указаниям, которые появятся на экране. Драйвер находится на жестком диске терминала в папке: «Drivers» на одном из разделов жесткого диска.

Установка программного обеспечения для сенсорного экрана на платформе Android.
Для настройки параметров экрана нужно выбрать раздел «Настройки», затем выбрать строку «Экран». В ней появятся несколько различных вариантов настроек, такие как Яркость, Контрастность, Выбор обоев. Настраиваем эти параметры на свое усмотрение.
Калибровка тачскрина: на домашней странице «НОМЕ» находится ярлык калибровки сенсора. Ярлык изображен в виде мишени с надписью Calibration. После вызова этой команды в центре экрана появиться бело-красный значок мишени. При нажатии на него активируется программа калибровки. По углам в разной последовательности будут отображаться белые крестики. Для калибровки следует точно попасть в центр белого крестика, так вы и будете настраивать экран на правильную работу. Эту операцию повторяют трижды, а после того, как вы нажмете на него в следующий раз, в память будет загружена правильный отклик сенсорного экрана, и ее следует подтвердить. Для проверки коррекции отзыва экрана, нажмите на любой символ на экране, и если при нажатии он отображается правильно, то вы верно настроили работу экрана.

Обслуживание блока электроники.
Доступ к блоку электроники (ПК).

В процессе обслуживания МИТ, в некоторых случаях, может возникнуть необходимость подключения стандартных устройств:
клавиатура/мышь, DVD/CD-привод, жесткий диск, дополнительная видеокарта т.п., эти и другие периферийные устройства могут быть подключены непосредственно к разъемам на материнской плате. Для доступа к системному блоку необходимо открыть крышку отсека оборудования.
Не рекомендуется при подключении дополнительных устройств к U5B портам, отсоединять уже подключенные устройства, в частности сенсорную панель, это может привести к сбою ее работы и необходимости переустановке драйверов.

Обслуживание системного ПО и администрирование.
Для проведения работ, связанных с администрированием системного и прикладного ПО, необходимо использовать стандартную клавиатуру, манипулятор «мышь», карты памяти или устройство чтения компакт-дисков с интерфейсом последовательной шины USB 2.0. Для подключения к терминалу более двух устройств USB, необходимо использовать концентратор (USB HUB). USB - выходы расположены на системном блоке в отсеке оборудования, а также один выход с тыльной стороны корпуса МИТ. Если необходимо произвести старт системы с загрузочного CD-диска, то в меню: «BIOS SETUP UTILITY», необходимо выбрать опцию: «USB Boot: [Enabled]», затем: «Boot device priority - First Boot Device: «external_usb_cd/dvd_name», далее: «F10», «Save changes and exit». Активация меню: «ВЮ5 SETUP UTILITY» производится нажатием клавиши «F2» при старте системы.
Если МИТ подключен к сети 10/100 Ethernet, то периодическое обслуживание системы и программных продуктов возможно с помощью стандартных средств удаленного доступа или соответствующего ПО сторонних разработчиков.

Дополнительное опции.
Беспроводной сетевой адаптер.
Терминал имеет возможность подключения к сети Internet, используя стандартный порт 10/100 Ethernet на материнской плате. В случае, когда невозможно подключение к сети 10/100 Ethernet, в качестве опции устанавливается беспроводной сетевой адаптер, позволяющий выполнить подключение к беспроводным сетям Wi-Fi. Подключение адаптера производится с использованием стандартного интерфейса PCI на материнской плате компьютера.
К тому же терминал оборудуется всенаправленной антенной, значительно увеличивающей радиус обнаружения беспроводных сетей. Антенна имеет магнитное крепление и может фиксироваться на поверхности отсека оборудования. Подключение к беспроводной сети возможно лишь в том случае, когда сенсорный МИТ расположен в зоне ее вещания и при условии, что данная сеть доступна для подключения.


*Также доступен к заказу Программно-аппаратный комплекс Доступная среда Феррум 42 дюйма на платформе Windows
